現在越來越多的發動機都開始使用四氣門結構，這種結構雖然有著卓越的進排氣效率，但由于空間位置的原因，噴油器只能采用中置布局。相比于之前的斜置噴油器，中置布局的噴油器拆裝過程要復雜不少，如果經驗不足，很容易出現問題。



中置結構的噴油器基本都安裝在發動機氣門室罩內，所以很難用普通的高壓油管進行直接連接，大部分都依靠跨接管（也叫橫槍）來連接供應高壓燃油，比如大家非常熟悉的錫柴6DL、6DM系列發動機就采用這種結構。

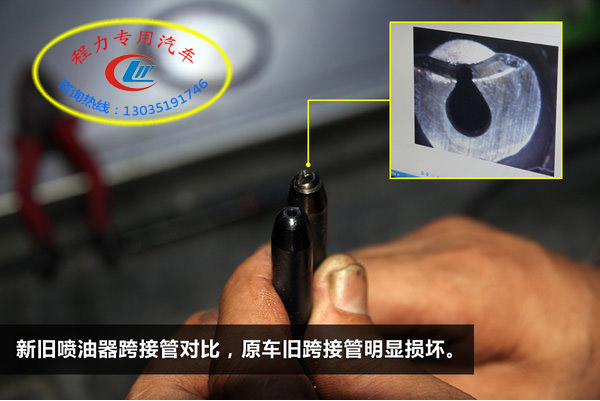

采用跨接結構的噴油器，在安裝的時候有著嚴格的操作流程，稍有不慎就會造成噴油器和跨接管連接的部位出現高壓燃油泄漏，導致發動機軌壓過低，引發一系列的問題。比如上圖的新舊跨接管對比，可以明顯看到舊跨接管頭部已經發生了明顯變形，這就是因為沒有按照操作規程正確安裝噴油器造成的。

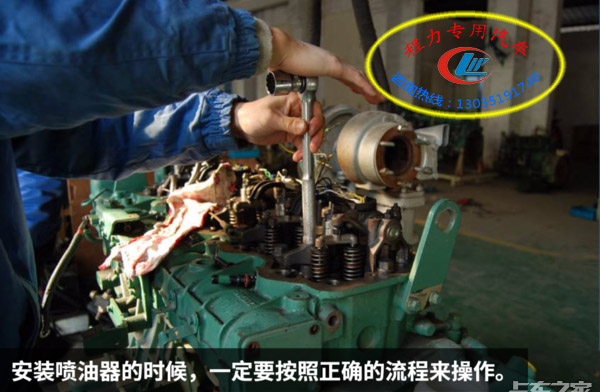

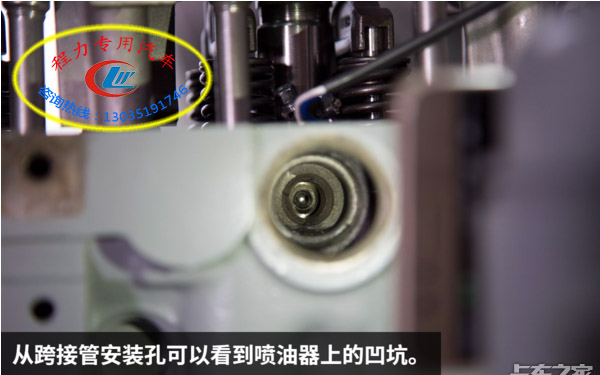

之所以造成這樣的結果，是因為安裝并擰緊跨接管螺栓時，與之對應的噴油器并沒有處在正確的位置，導致跨接管頭部沒有對準噴油器上與之對應的凹坑，造成跨接管頭部頂?shù)絿娪推鞯钠渌恢枚鴵p壞。所以，安裝噴油器的時候，一定要按照正確的流程來操作。

● 七大步驟 正確安裝

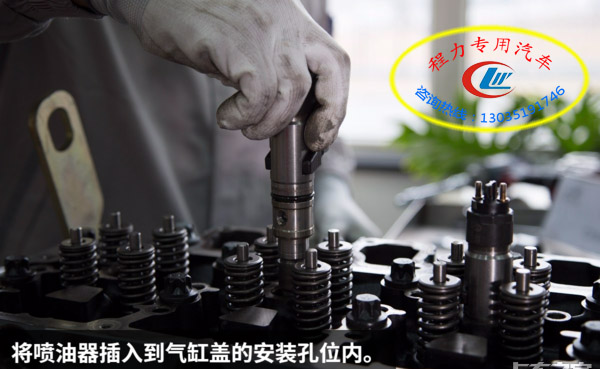

***步：將噴油器插入到安裝孔位內。

第二步：用扳手對固定噴油器的螺栓進行預緊，壓緊噴油器。

第三步：完全松開固定噴油器的螺栓。

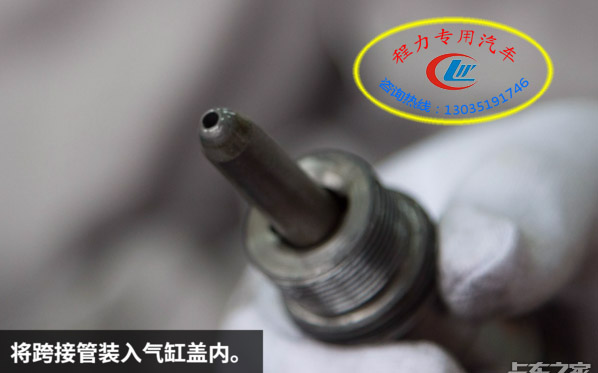

第四步：裝入跨接管。

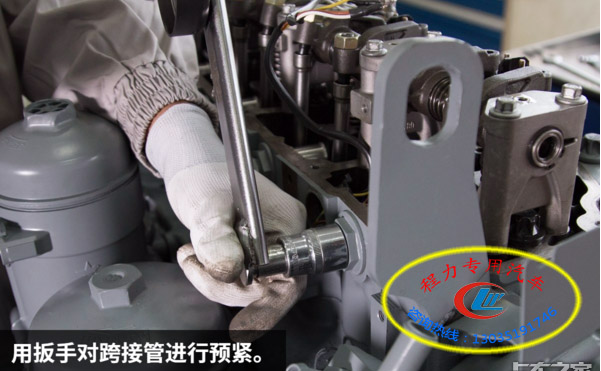

第五步：對跨接管進行預緊。

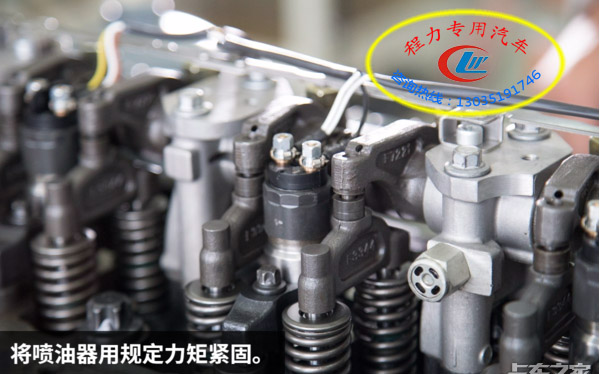

第六步：按照規定力矩緊固噴油器固定螺栓，將噴油器再次壓緊。

第七步：按照規定力矩緊固跨接管。

注意！帶有跨接管的噴油器必須按照上述的流程安裝，否則除可能出現跨接管損壞外，還有可能造成高壓燃油內漏或缸內燃?xì)庑孤?，?dǎo)致更為嚴重的發動機故障。
