天錦8方高壓清洗車|道路清洗車產品特點及參數:
天錦8方高壓清車|道路清洗車
天錦高壓清洗車|道路清洗車配置

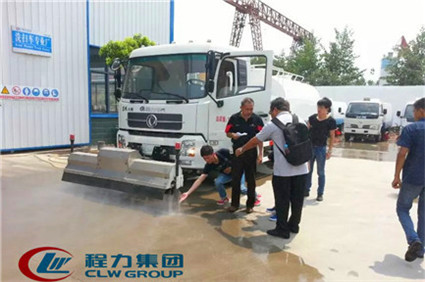

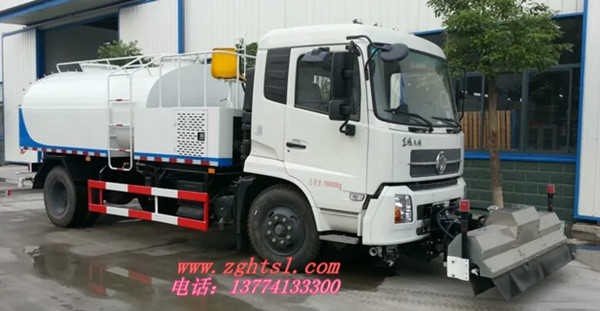

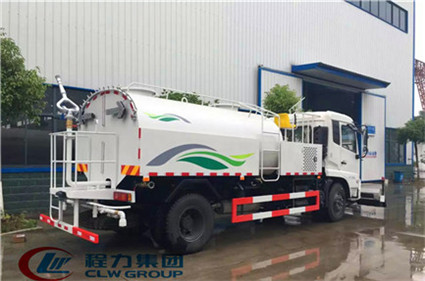

東風天錦路面高壓清洗車,程力威牌CLW5160GQXD5型清洗車是一種雙發動機、雙水泵清洗車,是在標準二類底盤的基礎上,加裝高壓沖洗系統、低壓沖洗系統,由機械、液壓、電器三部分合為一體的專用沖洗作業車。本車具有獨立的高、低壓兩套水路系統,為清洗車工作提供壓力水源。其工作原理是:利用高壓水泵產生的高壓水,經噴水架的高壓噴嘴噴出,利用高壓水流的動能,以高壓力、低流量的方式清洗,強力去污,高效節水,能將路面的陳舊污漬清洗干凈;或高壓水經左(右)角噴噴出,清洗路緣、人行道及護欄隔離區;使用高壓噴槍還可清洗路標、廣告牌、高架路等;噴霧系統具有強大的噴霧降塵、噴撒空氣消毒劑及調節空氣濕度功能。
高壓水泵由副發動機→傳動軸→皮帶傳動→電磁離合器→聯軸器驅動;
低壓水路系統,采用雙級葉輪離心泵,效率高、灑水寬度大、水槍射程遠,還可選裝綠化澆灌及自吸功能。低壓水泵由底盤變速器取力器通過傳動軸直接傳動。
本車的高壓水泵、噴嘴、高壓噴槍及關鍵的液壓、電氣原件均采用國際名牌產品,性能優良、工作可靠。

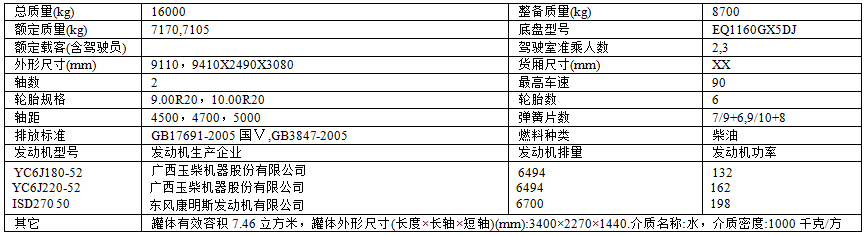

技術參數
汽 車 底 盤 | 底盤型號 | DFL1160BX1V | ||
發動機型號 | ISD210 50;ISD190 50;ISD180 50;EQH180-52;EQH180-53;ISB180 50;ISD270 50 | |||
發動機額定功率/kW | 155;144;132;132;132;132;198; | |||
輪胎 | 9.00-20,9.00R20,10.00-20,10.00R20,10R22.5,275/80R22.5,275/70R22.5 | |||
燃油種類 | 柴油 | |||
副發動 機及傳 動系統 | 副發動機 | 型號 | 江鈴JE493G3 | |
額定功率 | 57kw/3600/r/min | |||
工作轉速 | 1500~1700 r/min | |||
電磁離合器 | DLK1-40 | |||
聯軸器 | TGLA9 | |||
高 壓 水 路 系 統 | 高壓水泵 | 型式 | 柱塞式 | |
型號 | P51/135-90(PF36)德國品孚 | |||
壓力 | 10MPa | |||
轉速 | 800(900)r/min | |||
水閥 | 型式 | 氣控高壓球閥 | ||
壓力 | 10MPa | |||
噴水架噴嘴 | 型式 | 高壓洗滌型 | ||
角噴嘴 | 型式 | 高壓洗滌型 | ||
噴霧噴嘴 | 型式 | 細微霧化型 | ||
水濾 | 型式 | 濾網式 | ||
低壓水路系統 | 低壓水泵 | 型式 | 雙級葉輪離心式 | |
型號 | 80QZB(F)-60/90 | |||
揚程 | 90m | |||
轉速 | 1480r/min | |||
水閥 | 氣控球閥 | |||
液壓 系統 | 型式 | 開式、電液控制 | ||
主要元件 | 齒輪泵、液壓缸、電磁閥 | |||
系統高壓力 | 16MPa | |||
液壓油箱容量 | 65L | |||
電氣 系統 | 型式 | 單向直流24V(底盤)及單向直流12V(副發),負極搭鐵 | ||
蓄電池 | 6-QW-100MF(底盤)、75D31R(副發) |

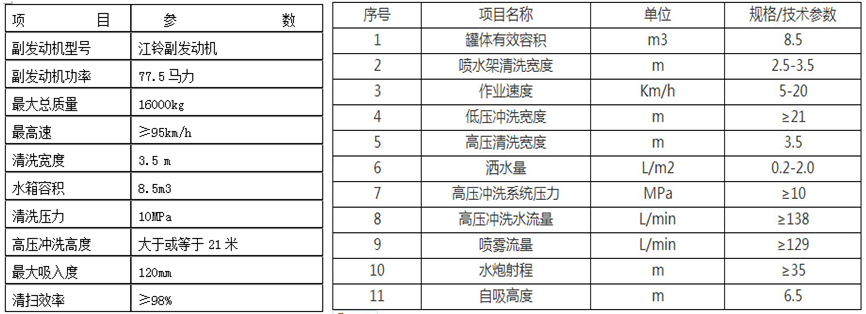

項 目 | 單位 | 參 數 | 備 注 | ||
作 業
性
能 | 噴水架清洗寬度 | m | 2.5-3.5 | 噴水桿縮伸 | |
噴水架偏角 | (°) | 左右各30 | |||
工作 速度 | 低壓灑水 | Km/h | Ⅰ檔7:Ⅱ檔14 | 主發轉速1500r/min | |
高壓清洗 | Km/h | 3-15 | 副發轉速1700r/min | ||
高壓清洗能力 | m2/h | 25000 | 車速8km/h | ||
高清洗水壓力 | MPa | 10 | |||
清洗水流量 | L/min | 134 | |||
噴霧水流量 | L/min | 134 | |||
低壓灑水流量 | L/min | 600~800 | |||
低壓沖洗寬度 | m | ≥24 | |||
灑水寬度 | m | ≥16 | |||
水槍射程 | m | 38 | |||
水罐容積 | L | 8020 | 大容積可達9.2方 | ||
行 使 性 能 | 高車速(滿載) | km/h | 90 | ||
大爬坡角 | (°) | 12 | 接近角 | ||
制動距離 | m | ≤10 | |||
小轉彎直徑 | m | <16 | |||
燃油消耗量 | 行駛?cè)加拖牧?/span> | L/100km | 21.5 | ||
高壓清洗作業燃油消耗量 | L/h | 14 | 車速8km/h | ||
L/1000M2 | 5.8 | ||||
質量 參數 | 整車整備質量 | kg | 8160 | 基本型 | |
大總質量 | kg | 16000 | |||
結 構 尺 寸 | 外形尺寸(長×寬×高) | mm | 8980×2490×3080 | 運輸狀況(基本型) | |
軸距 | mm | 4700 | |||
輪距 | 前輪 | mm | 1880 | ||
后輪 | mm | 1860 | |||
接近角 | (°) | 10 | 噴水架提升 | ||
離去角 | (°) | 11 |
關鍵配置
序號 | 項目 | 產品型號 | 備注 |
1 | 底盤 | DFL1160BX1V | 軸距4500/4700,國五排放 |
2 | 取力器 | 4205F85E3-010AS | |
3 | 低壓水泵 | 80QZB-60/90 | 杭州威龍泵業 |
4 | 低壓水泡 | GP-50 | 杭州威龍泵業 |
5 | 液壓系統 | 多路換向閥 | |
6 | 高壓水泵 | PF36 | 德國品孚PINFL |
7 | 高壓噴嘴 | 美國噴霧公司 | |
8 | 氣路系統 | 閥,氣缸 | 以賽亞 |
9 | 副發動機 | JE493G3-200 | 江鈴 |
10 | 低壓球閥 | 寧波埃美柯、東方 | |
11 | 高壓球閥 | 東方 |

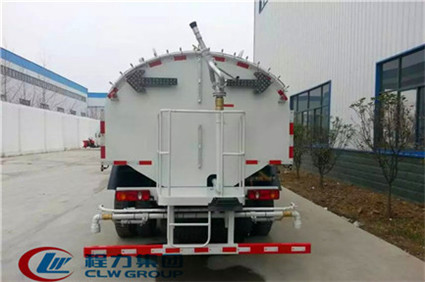

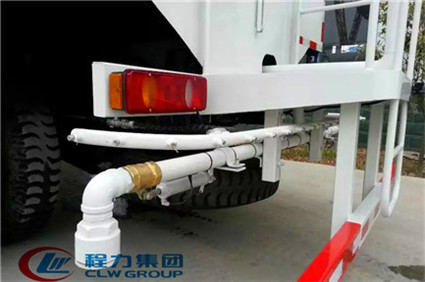

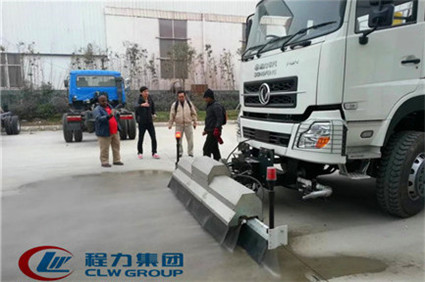

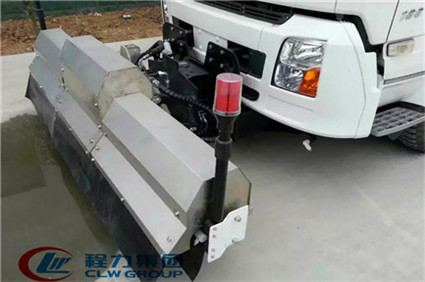

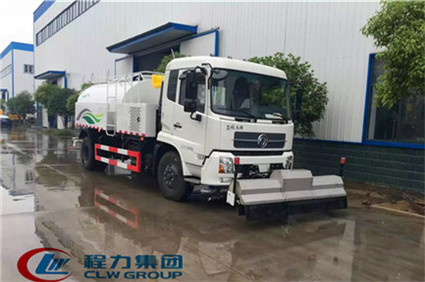

底盤配置:采用東風天錦中日合資 DFL1160BX1V豪華底盤,東風天錦寬體豪華駕駛室,國五d底盤,帶空調,4700mm軸距,180馬力東風康明斯發動機,6檔變速箱,排氣制動,斷氣剎,ABS,900鋼絲胎,250大梁,5噸前橋,10噸后橋,電動玻璃,中控鎖,行車記錄儀,方向助力 。上裝配置:罐體容積8.5方,選用武鋼碳鋼制作;江鈴副發動機;德國高壓水泵(前置道路清洗支架/前沖/中置高壓清洗槍)/后高低2套噴霧(21+16不銹鋼噴嘴)20米沖洗水槍);威龍低壓泵(前沖/后灑/綠化高炮);法國空間開關;尾部裝LDE箭頭燈。清洗寬度3.5米;清洗壓力10MPa;高壓沖洗高度大于等于21米。
車輛工作原理:

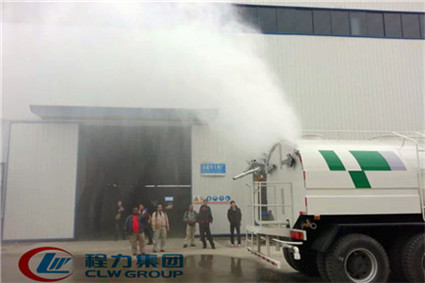

道路清洗車具有副發動機驅動的獨立的高壓水路系統和底盤驅動的低壓水路系統。高壓清洗高效節水,清洗距離長,適應公路加水距離遠的特點;低壓水路的綠化澆灌裝置,適用于公路綠化帶澆灌時需低速行駛的工況;噴霧系統,可以噴霧降塵、調節空氣濕度及噴灑空氣消毒劑。 該車電、液、氣集中控制,整車具有良好的人機操作界面,操作方便靈活,駕駛員可在配備冷暖空調的駕駛室內完成各種動作的操作,減輕了駕駛員的勞動強度,更加安全、舒適。
可選裝:

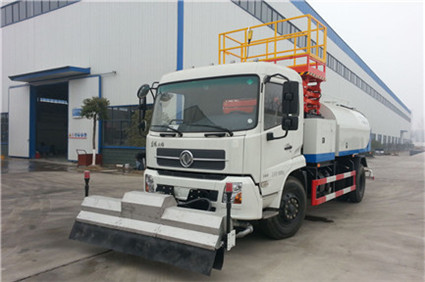

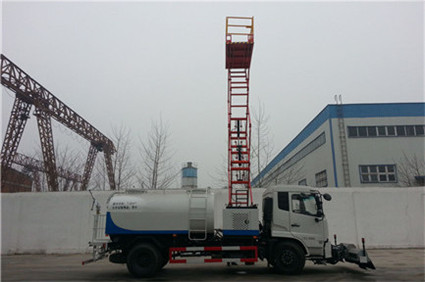

1、 液壓升降平臺,適用于清洗及維護公路的空中設施;
2、 護欄清洗刷,適用于清洗公路護欄;
3、 推雪鏟,適用于公路除雪。
保修政策:
1、汽車的底盤部分由底盤生產廠家負責三包;
2、改裝部分由我方三包,期限為壹年(易損件除外);
3、因使用、保管或保養不當造成的問題,由用戶自行負責;
4、隨車商品、配件、工具按底盤生產廠家提供清單交付;
5、在三包期內,對改裝部分,若產生質量問題,接通知后48小時內派員到場解決。底盤部分由用戶向底盤生產廠家聯系處理,我司給予相應的協助。
